Автор: Подготовка
Для успешной настройки необходимы:
-
Регистрационная карточка абонента FreeDom
-
Acorp 422 или Acorp W422G с последней прошивкой ( можно скачать с http://ddixlab.ru )
Обновление прошивки
Внимание!
-
Автор данной инструкции не несет ответственности за последствия обновления прошивки. Все делается на Ваш страх и риск.
-
Внимательно выбирайте нужную прошивку, убедитесь, что Вы скачиваете прошивку именно для своего маршрутизатора (модема)
-
Не отключайте питание модема в процессе обновления прошивки
Для обновления прошивки необходимо войти в меню модема (обычно, по адресу http://192.168.1.1, начальные логин/пароль: Admin/Admin), там выбрать Tools — Update Gateway. На этой странице с помощью кнопки «обзор» укажите местоположение файла прошивки и нажмите кнопку «Update Gateway». Модем перезагрузится после обновления.
Настройка локальной сети
Откройте меню модема и выберите Setup — DNS Configuration.
Заполните так, как показано на рисунке:
Нажмите Apply
После этого откройте LAN Configuration

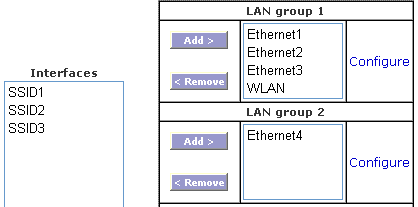

С помощью кнопок «Add» и «Remove» перенесите интерфейс Ethernet4 в LAN Group 2.
Должно получиться как на рисунке:
Нажмите Apply
Справа от списка интерфейсов Lan Group 2 нажмите Configure.

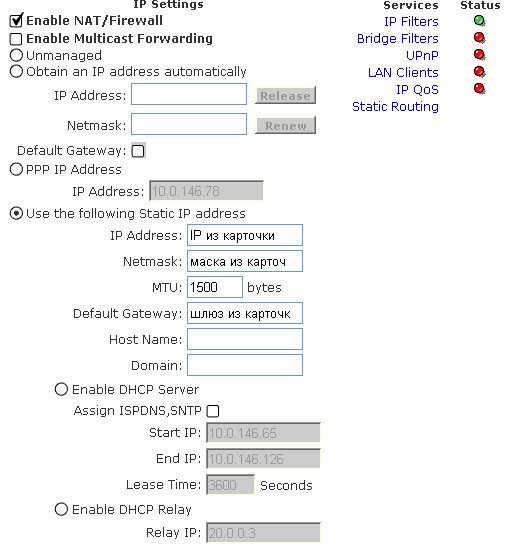

Настройте все так, как показано на рисунке, вставив в поля значения из регистрационной карточки.
Нажмите Apply Теперь откройте вкладку Advanced, там – Static Routing.
Там в поле Choose Connection выберите Lan Group 2
В поле New Destination IP введите 10.0.0.0 В поле Mask введите 255.0.0.0 В поле Gateway введите адрес шлюза из регистрационной карточки.
Нажмите Apply Аналогичным образом добавьте:
| IP | Mask |
|---|---|
| 195.98.64.65 | 255.255.255.255 |
| 195.98.64.66 | 255.255.255.255 |
| 195.98.64.92 | 255.255.255.255 |
| 192.168.149.128 | 255.255.255.192 |

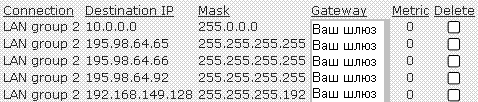

Должно получиться как на рисунке:
На этом настройка локальной сети закончена. Нажмите Tools — System Commands — Save All
Настройка доступа в Интернет

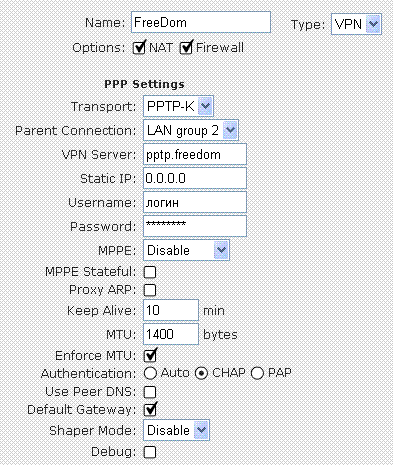

Откройте Вкладку Setup, там нажмите New Connection.
В поле Type выберите VPN
В поле транспорт выберите PPTP-K
В поле Parent Connection выберите Lan Group 2
В поле VPN Server введите pptp.freedom
В поле Username введите имя пользователя с регистрационной карточки (pw*)
В поле Password – пароль
В поле MPPE выберите Disable
В поле MTU введите 1400
Установите галочки Enforce MTU и Default Gateway.
Нажмите Apply
Настройка закончена, для сохранения настроек нажмите Tools — System Commands — Save All
Известные проблемы
-
Проброс порта с локального соединения невозможен. (С VPN соединения пробрасывается нормально)
